«Строительство Аббатство Колледжа Казахстан»

Цель и назначение: Объект «Аббатство колледжа Казахстан» -новое строительство, объект вновь проектируемый и вновь возводимый по проекту на земельном участке. Компоновка объема здания решена с учетом особенностей формы участка, ориентации помещений, а также создана возможность для наиболее полноценного использования выделенного участка.

В проекте предусмотрены проезды и подъезды к входным группам, необходимые площадки и тротуары, набор малых архитектурных форм.

Технико-экономические показатели в границах участка

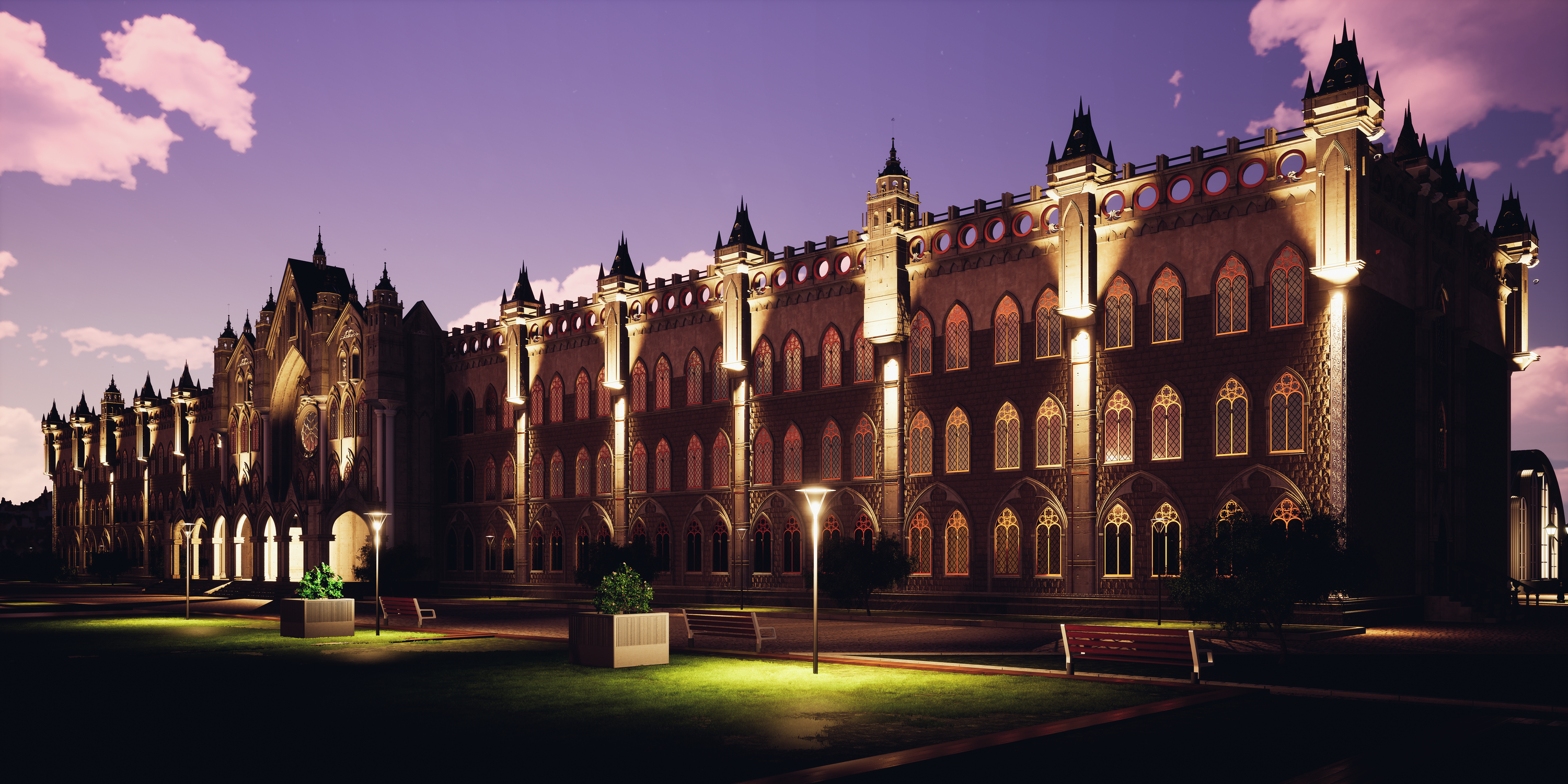

Проектирование здания Аббатство Колледжа Казахстан выполнено в соответствии с требованиями норм, устанавливающих основные положения и требования к проектированию школ, составу и площадям помещений, внутренней среде учреждений, инженерному оборудованию и обеспечению здания.  Проектная вместимость проектируемой школы составляет 500 мест. Здание школы запроектировано в виде здания сложной конфигурации из восьми объединенных блоков. Габаритные размеры здания 128.90м х 70.80м. Этажность здания переменная – от 1-го до 3-х этажей. Стилистически здание можно отнести к готической архитектуре.

Блок 1 - запроектирован трехэтажным. На юго-восточном фасаде блока расположен центральный вход в здание. С северо-западной части блок имеет соединение с блоком 4, с юго-западной части соединение с блоком 3, а с северо-восточной части - с блоком 2.

На первом этаже размещены главный вход, вестибюль, рекреационные холлы, кабинеты начальных классов, спальные и санузлы. На втором этаже расположены спальни с санузлами, комната досуга, театральная студия, учебные кабинеты, учительская, приемная, кабинет директора и бухгалтерия. На третьем - кабинет химии, лабораторная, кабинет завучей, компьютерный и учебный классы, спальни и санузлы.

Блок 2 - запроектирован трехэтажным. С северо-западной части примыкает к блоку 1.

На первом этаже размещены кабинет для индивидуальных занятий, кабинет психологии и кабинеты начальных классов. На втором этаже - кабинет информатики, кабинет индивидуальных занятий и учебные кабинет. На третьем - компьютерный класс, кабинет физики и астрономии, лабораторные кабинеты и кабинеты иностранных языков.

Блок 3 - запроектирован трехэтажным. С юго-восточной части примыкает к блоку 1.

На первом, втором и третьем этажах размещены спальни с санузлами и душевыми.

Блок 4 - запроектирован двухэтажным. С южной стороны примыкает к блоку 1, а с северной - к блоку 5.

На первом этаже размещены кабинеты трудов и рукоделия, кабинет врача, психолога и кладовые. На втором этаже расположен обеденный зал, моечные, раздаточная, горячий, холодный и мясо-рыбный цех.

Блок 5 - запроектирован двухэтажным. С южной стороны примыкает к блоку 4, с северной - к блоку 8, с западной - к блоку 7, с восточной - к блоку 6.

На первом этаже размещены вентшахта, электрощитовая, снарядная, тренерская, санузлы, душевые и раздевальные кабинеты, а также кабинет врача. На втором этаже расположен актовый зал на 248 мест, санузлы и подсобные помещения.

Блок 6 - запроектирован одноэтажным. На этаже размещен спортивный зал.

Блок 7 - запроектирован одноэтажным. На этаже размещен теннисный корт.

Блок 8 - запроектирован одноэтажным, с техническим цокольным этажом. На первом этаже расположен бассейн, тепловой пункт и техпомещение. В техническом цокольном этаже размещена чаша бассейна и техпомещение.

Внутренняя отделка помещений:

Потолок – затирка швов, выравнивание ветонитом, водоэмульсионная окраска;

Стены и перегородки – штукатурка улучшенная, выравнивание ветонитом, водоэмульсионная окраска;

Плинтус – ПВХ или напольная керамическая плитка;

Полы – полимерное покрытие, керамическая плитка или ламинат.

Наружная отделка здания:

Парапет – фибробетон;

Стены – травертин;

Козырек – профлист;

Цоколь – сплитерная плитка;

Крыльцо – керамическая плитка с шероховатой поверхностью.

2.3Технико-экономические показатели.

Конструктивные решения

Здание Колледжа 3- этажное с техподпольем.

Конструктивная система здания – рамно-связевый каркас из монолитного железобетона. Основные несущие конструкции образуются

системой монолитных железобетонных колонн, горизонтальных дисков-балочных перекрытий.

Конструктивные решения приняты следующие:

фундаменты – ленточные

колонны-монолитный железобетон

балки - монолитный железобетон

наружные стены – заполнение из железобетона

лестницы – монолитные железобетонные
